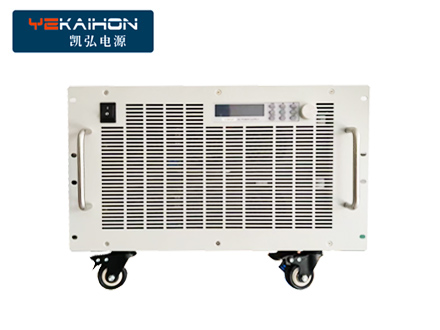

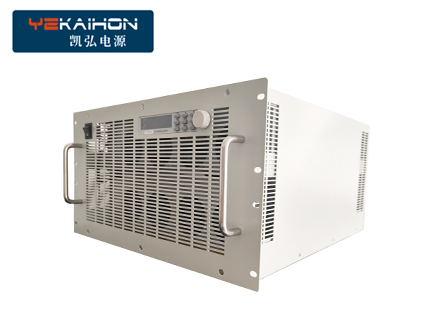

Nguồn điện DC cao áp 1000V 60A 60KW Thông số cơ bản: Đầu vào AC 380V±10%, tần số 45Hz-65Hz, đầu ra 1000V 60A, tổng công suất 60KW; Điều khiển chương trình RS485, điều chỉnh điện áp và dòng điện.
Nguồn điện DC cao áp 1000V 60A 60KW
Thông số cơ bản: Đầu vào AC 380V±10%, tần số 45Hz-65Hz, đầu ra 1000V 60A, tổng công suất 60KW; Điều khiển chương trình RS485, điều chỉnh điện áp và dòng điện.
| Môi trường làm việc |
Độ ẩm tương đối |
95%RH, không ngưng tụ |
| độ cao |
Đối với độ cao từ 2000m trở lên cần xem xét giảm công suất |
|
| phương pháp làm mát |
làm mát không khí cưỡng bức |
|
| Nhiệt độ hoạt động |
-25oC~+55oC, giảm dần khi sử dụng trên +55oC |
|
| đầu vào truyền thông |
Dải điện áp đầu vào |
260Vac~530Vac, 3L+PE |
| Dải tần số |
45Hz~65Hz |
|
| hệ số công suất |
≥0,99 |
|
| Hiệu quả |
>95% |
|
| THD |
5% |
|
| đầu ra DC |
công suất đầu ra |
60kW |
| dải điện áp |
50Vdc~1000Vdc, với bước điều chỉnh điện áp 0,1Vdc |
|
| Giới hạn dòng điện đầu ra |
0,6 ~ 60A có thể điều chỉnh liên tục |
|
| chia sẻ hiện tại |
Mức độ mất cân bằng <±5% |
|
| độ chính xác điều chỉnh điện áp |
<± 0,5% |
|
| độ chính xác ổn định hiện tại |
≤±1% |
|
| màn hình |
phương pháp giao tiếp |
CAN bus (RS485 hoặc 232) |
| Báo động và bảo vệ |
Bảo vệ quá/dưới điện áp |
Tự động bảo vệ tắt máy, tự động tiếp tục hoạt động sau khi nhập bình thường |
| Bảo vệ quá áp đầu ra |
Thiết bị tự động tắt và khóa, yêu cầu cấp nguồn lại để tiếp tục hoạt động |
|
| Bảo vệ quá dòng và ngắn mạch |
Thiết bị tự động tắt và khóa, yêu cầu cấp nguồn lại để tiếp tục hoạt động |
|
| bảo vệ quá nhiệt |
Tự động bảo vệ tắt máy, tự động tiếp tục hoạt động sau khi nhiệt độ trở lại bình thường |
|
| Độ ổn định của sản phẩm |
Thời gian trung bình giữa các lần thất bại (MTBF) |
hơn 500.000 giờ |
| Kích thước tổng thể |
kích cỡ |
Chiều cao: 264mm * Chiều rộng: 430mm * Chiều dài: 560mm |
Nguồn điện DC cao áp 1000V 60A 60KW
Hướng dẫn sử dụng
Loại bộ nguồn chuyên nghiệp này thường có tính tích hợp và thông minh cao, quy trình vận hành nhìn chung như sau:
Công việc chuẩn bị: Đi dây và kiểm tra
●Dây đầu vào: Kết nối nguồn điện với lưới điện công nghiệp phù hợp (chẳng hạn như nguồn điện ba pha AC 380V ± 10%).
●Đấu dây đầu ra: Sử dụng cáp chuyên dụng có khả năng mang dòng điện từ 60A trở lên để kết nối đầu cuối nguồn điện với thiết bị tải một cách đáng tin cậy. Đảm bảo các kết nối dương và âm chính xác và an toàn để tránh hiện tượng quá nhiệt do tiếp xúc kém.
●Nối đất: Đầu nối đất bảo vệ của nguồn điện phải được nối đất tốt để đảm bảo an toàn khi vận hành.
Bật nguồn và cài đặt tham số: hai phương pháp chính
●Vận hành cục bộ: Đặt điện áp đầu ra mong muốn (0-1000V) và dòng điện đầu ra (0-60A) trực tiếp thông qua màn hình cảm ứng, các nút và núm xoay trên bảng nguồn. Bạn có thể chọn giữa chế độ điện áp không đổi (CV) hoặc dòng điện không đổi (CC) và nguồn sẽ tự động chuyển sang duy trì giá trị đã đặt.
●Hoạt động từ xa/có thể lập trình: thông qua các giao diện giao tiếp trên bảng nối đa năng nguồn (chẳng hạn như RS485, RS232, Ethernet, v.v.) CÓ THỂ) ， Kết nối với máy tính hoặc PLC (Bộ điều khiển logic lập trình). Trong phần mềm máy tính phía trên, bạn có thể:
Sử dụng các lệnh tiêu chuẩn như SCPI và ModBus để lập trình phức tạp. Tùy chỉnh dạng sóng điện áp/dòng điện đầu ra (chẳng hạn như sóng bước, sóng xung) để mô phỏng các điều kiện làm việc thực tế. Tích hợp liền mạch với các hệ thống kiểm tra tự động.
Bắt đầu đầu ra và giám sát
●Sau khi xác nhận rằng tất cả cài đặt thông số đều chính xác, nhấn nút "Đầu ra" hoặc "Chạy" để khởi động nguồn điện.
●Giám sát thời gian thực về điện áp, dòng điện, nguồn điện và các dữ liệu khác thông qua màn hình bảng hoặc phần mềm máy tính phía trên. Nhiều bộ nguồn hỗ trợ chức năng ghi dữ liệu, tạo điều kiện thuận lợi cho việc phân tích sau này.
Tắt máy an toàn
●Sau khi hoàn tất quá trình thử nghiệm hoặc sản xuất, trước tiên hãy dừng đầu ra rồi tắt công tắc nguồn.
●Tuân thủ nghiêm ngặt nguyên tắc cắt điện trước rút dây sau, không hoạt động bằng điện.
Ưu điểm và biện pháp phòng ngừa cốt lõi
●Hiệu quả và ổn định: Áp dụng các công nghệ tiên tiến như IGBT, hiệu suất toàn tải có thể đạt trên 95% và có thể hoạt động ổn định trong thời gian dài. Độ chính xác cao của điện áp/dòng điện đầu ra (điện áp ổn định<± 0,5%, dòng điện ổn định ≤± 1%).
●Chức năng phong phú: được trang bị nhiều biện pháp bảo vệ như quá điện áp, quá dòng, quá nhiệt và ngắn mạch; Hỗ trợ mở rộng song song nhiều thiết bị để đạt được dòng điện cao hơn; Một số model cao cấp có chức năng hai chiều, có thể cung cấp năng lượng điện trở lại lưới điện, tiết kiệm năng lượng và giảm tiêu thụ.
●Lưu ý:
Vận hành chuyên nghiệp: Nó phải được vận hành bởi các chuyên gia được đào tạo.
Yêu cầu về môi trường: Chú ý đến các yêu cầu về nhiệt độ, độ ẩm và độ cao làm việc của thiết bị để đảm bảo thông gió và tản nhiệt tốt.
Phù hợp với thiết bị: Đảm bảo rằng điện áp, dòng điện và công suất của thiết bị tải nằm trong phạm vi cung cấp điện và dự trữ một mức nhất định.
